Atmosferische condensatieketel met dubbele warmtewisselaar

In tegenstelling tot traditionele ketels die alleen gebruik maken van de bruto calorische waarde, maakt deze condensatieketel met dubbele warmtewisselaar gebruik van een berekeningssysteem voor de netto calorische waarde. Door de tweetraps warmtewisselingsstructuur recupereert het volledig de latente warmte van waterdamp in het verbrandingsrookgas, waarbij de latente warmte die door verdamping wordt gegenereerd tijdens verbrandings- en condensatieprocessen wordt gerecycled om de limiet van 100% thermisch rendement te doorbreken.
De retourwatertemperatuur van het verwarmingssysteem is de beslissende factor voor het condensatierendement. Om het warmteterugwinningsvoordeel van de dubbele warmtewisselaar ten volle te benutten, moet de retourwatertemperatuur onder het dauwpunt van 50°C worden gehouden. De optionele buitentemperatuursensor zorgt voor een gekoppelde temperatuurregeling, waardoor de lage retourwatertemperatuur stabiel blijft voor langdurig en efficiënt gebruik.

Toepasbare scenario's en kernconcurrentievoordelen

Deze condensatie-unit met dubbele warmtewisselaar is compatibel met twee gangbare verwarmingsterminals voor binnen: traditionele gietijzeren/stalen radiatoren en vloerverwarmingssystemen met lage temperatuur. In combinatie met vloerverwarming wordt het beste energiebesparende effect bereikt, waardoor het gasverbruik van huishoudens en bedrijven met wel 30% wordt verminderd. Het belangrijkste concurrentievermogen ligt in de hoogefficiënte warmte-uitwisseling met dubbele warmtewisselaars, geïntegreerde condensatiewarmwatertechnologie en traploze vermogensregeling over een groot bereik.
Geclassificeerd als een groene, koolstofarme verwarmingsapparatuur die voldoet aan de Chinese en internationale emissienormen, verlaagt het de rookgasafvoertemperatuur om ongeldig warmteverlies te verminderen. Het verlaagt de uitstoot van stikstofoxide met 80% en de uitstoot van koolmonoxide met 90%. Geworteld in de Chinese strategische lay-out met twee koolstofatomen, optimaliseert Baedin koolstofarme verwarmingsapparatuur om de CO2-voetafdruk van de gebruiker te verkleinen en de atmosferische omgeving te beschermen.

Structurele ontwerp- en prestatieparameters

Ontworpen volgens Duitse productiecriteria en uitgerust met geïmporteerde kerncomponenten, integreert de dubbele warmtewisselaarketel verwarmings- en warmwaterfuncties. Het omvat zes vermogensklassen van 20 kW tot 40 kW, geschikt voor gebouwen in verschillende gebieden. Modellen van 32 kW/36 kW/40 kW zijn standaard uitgerust met dubbele circulatiepompen om de waterstroom in de pijpleidingen te stimuleren en een uniforme warmteverdeling binnenshuis te realiseren.
Door gebruik te maken van volledige voorgemengde verbrandingstechnologie die samenwerkt met een dubbel warmtewisselingssysteem, bereikt de unit een piekthermisch rendement van 109%, waardoor de dagelijkse bedrijfskosten met 15% tot 30% worden verlaagd in vergelijking met gewone wandketels. De ingebouwde DC-frequentieregelaar voorkomt frequent opstarten en uitschakelen tijdens overgangsseizoenen en scenario's met lage belasting, waardoor een intelligente gas- en stroombesparing wordt bereikt.
Ondersteund door meerpunts synchrone temperatuurdetectie, levert de ketel warm water op constante temperatuur in 17 ± 2 seconden, waarbij de temperatuurschommelingen binnen 0,5 °C worden geregeld. De op elkaar afgestemde hogesnelheidsverwarmingsmodules en uiterst nauwkeurige sensoren leveren direct, stabiel warm tapwater voor comfortabel dagelijks gebruik.

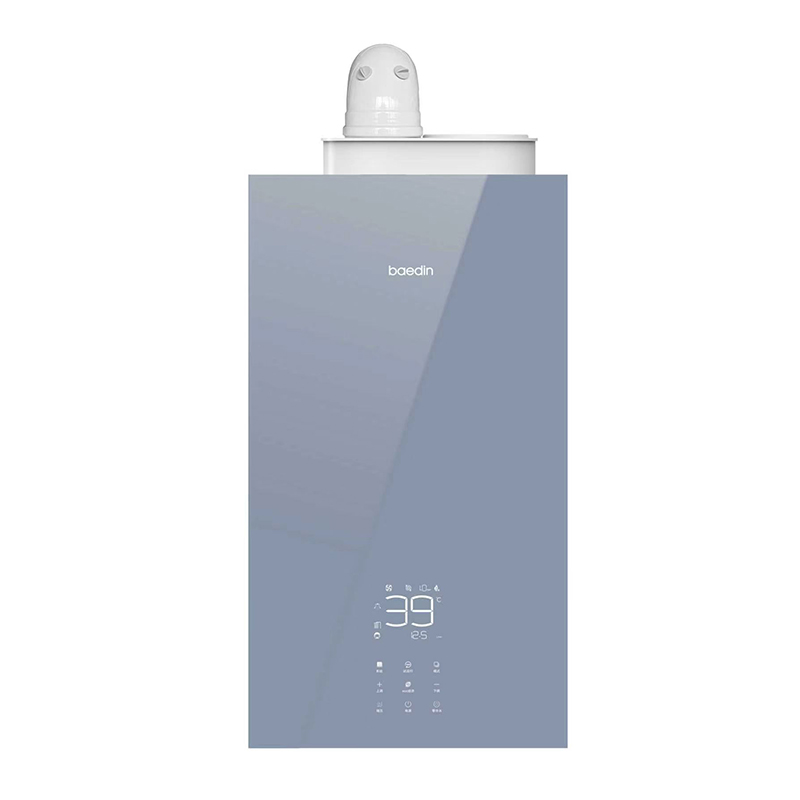

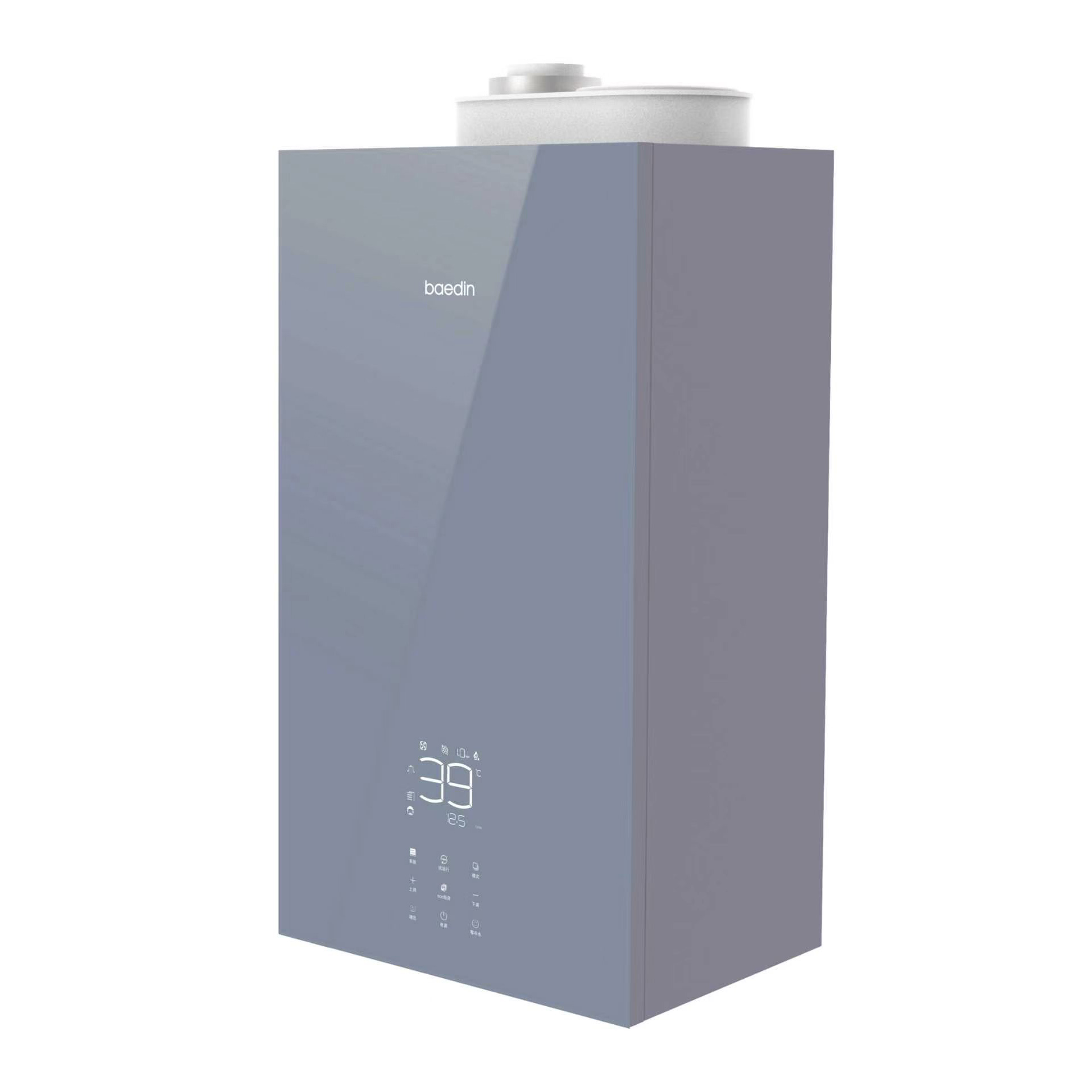

De behuizing is voorzien van een 800°C hittebestendig gehard glazen paneel, met een krasbestendig oppervlak en eenvoudig dagelijks onderhoud. Een 19 cm x 17,5 cm groot LED-scherm met witte achtergrondverlichting geeft intuïtief realtime bedrijfsparameters en foutmeldingen weer. Een optionele automatische circulatiepomp met variabele snelheid past zich aan complexe verwarmingslussen aan, en koppeling met externe warmwateropslagtanks is beschikbaar voor villa's en scenario's met grote watervraag.

Kerncomponenten en standaardconfiguratie

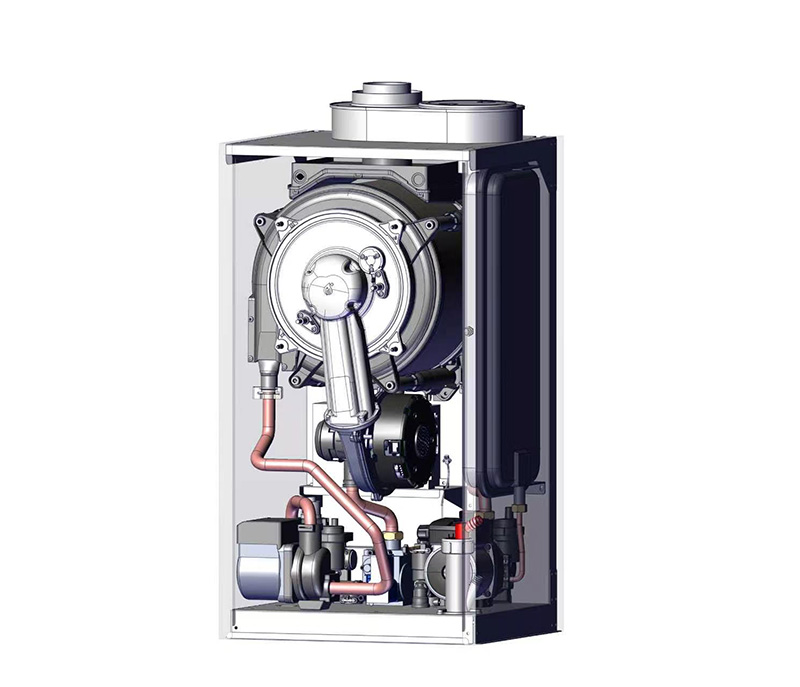

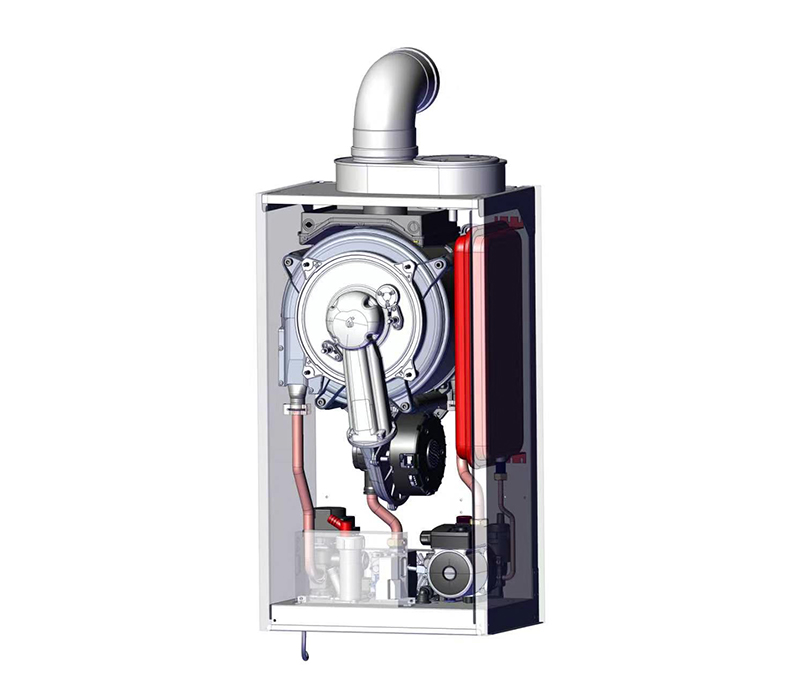

De belangrijkste geïmporteerde componenten garanderen stabiele prestaties en een langere levensduur, waaronder: originele Italiaanse primaire warmtewisselaar, speciale voorgemengde brander van keramische vezels, DC-ventilator met variabele frequentie en in Italië gemaakte SIT proportionele gasregelklep. Volledige standaardconfiguraties: gepatenteerd extern luchtzuiveringsfilter, temperatuurgevoelig waterkanaal van geheugenlegering, secundaire roestvrijstalen platenwarmtewisselaar, expansievat voor verwarmingssysteem, optionele behuizing van gehard glas/metaal, waterdrukmeter en transducer, veiligheidsklep van 3 bar, handmatige aftapklep en afdichtingssamenstel met waterniveausensor.

Technische specificaties
